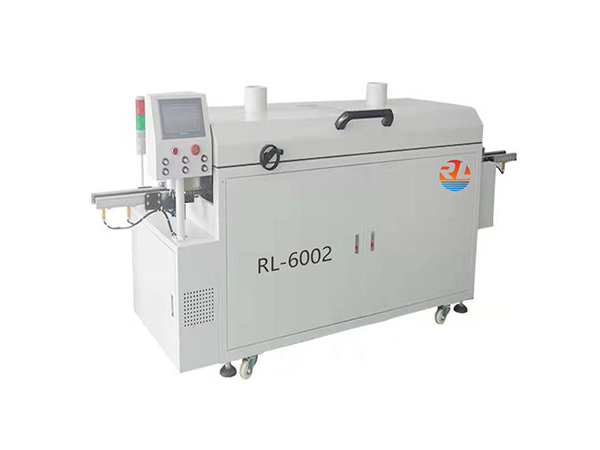

全自动PCBA线路板毛刷洗板机 RL-6002
设备介绍:
该设备是一款在线式全自动PCBA板专用清洗机,适用于传统洗板水,无需人工接触清洗剂,该设备把PCB板传输技 术和毛刷清洗技术相结合,前后左右各个方向多道刷洗,清洗无死角,确保PCBA板达到洁净要求。适合单面PCBA板 焊接面的清洗,不会润湿正面元件。
设备特点:
1.PLC控制系统确保控制系统具有可靠性和稳定性,触摸屏配轻触式按键开关操作更简易
2.本机独有机身结构,专用于锡珠、助焊剂痕迹及抓纹之清理,性能稳定,清洗效果本行业最高。
3.防静电刷,不会产生静电,不会伤害PCB板.
4.圆盘刷+二道滚筒:确保PCB板各个方向清洁到位,无死角。
5.清洁毛刷高度,转速(无级变速)均可调整,适应不同程度的清洗需求。
6.适用于有板边的PCB板(距离最少2.0mm),宽度50-300mm,
7.加厚型弹片爪确保运输中PCB板不会移位。
8.清洗剂自动涂覆系统:保证PCB板焊接面能均匀涂覆洗板水,不影响其他零件的表面。
9.工作所产生的废弃物自动汇聚在机器下部的过滤箱内,方便清理。
10.采用高品质电子调速电机驱动,电机速度无级可调,经久耐用。
设备参数:
型号 | RL-6002 | RL-6001 |
外观尺寸 | L2700*W800*H1150±2mm | L2000*W800*H1150±2mm |
圆盘毛刷 | 2个 | 1个 |
滚筒毛刷 | 4个 | 2个 |
机器净重 | 约350KG | 约300KG |
PCB尺寸适应范围 | 50mm(W) x 50mm(L) -300mm(W) x 800mm(L) | |
设备方向 | 从左到右(标配)、从右到左(选配) | |
导轨离地面高度 | 750±30mm | |
涂覆滚筒尺寸 | 095*L32Omm | |
圆盘刷尺寸 | <p320*H30mm | |
滚筒刷尺寸 | (p320*H30mm | |
PCBA清洗面元件及焊脚高度 | <10mm | |
主轴转速 | 0-500转/分钟(无级变速) | |
传送速度 | 0.05~1.8m/min(无级变速) | |
工作电压 | 220V 50HZ | |
功率 | 0.5 (KW) |
